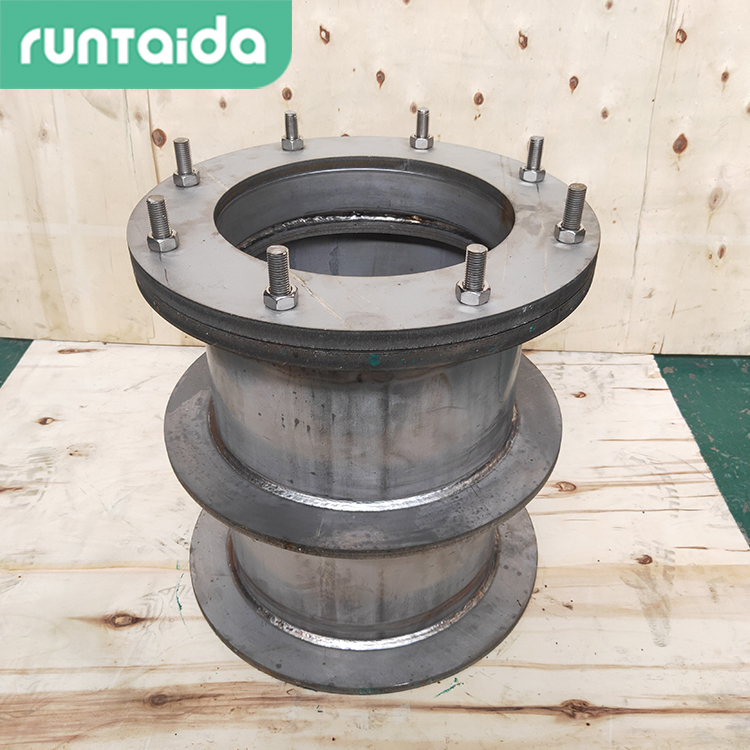

不銹鋼柔性防水套管結構圖紙
- 品牌：???潤泰達
- 型號：???02S404
一、防水套管說明
柔性防水套管適用于有地震設防要求的地區，管道穿墻處承受振動和管道伸縮變形，或有嚴密防水要求的建筑物，按結構柔性防水套管分為A型和B型，A型一般用在水池或穿入墻內，B型用于穿入構建筑物外墻，另外密封圈也有區別，Ⅰ型密封圈用于一般防水要求，Ⅱ型密封圈用于較嚴密的防水要求。按形狀分為錐形圈和圓形圈。當柔性防水套管的安裝與其他設備連接的比較近，比如泵或增壓設備，應在其他設備的前端加裝柔性接頭，起到很好的保護作用。
二、防水套管作用
柔性防水套管在管路鋪設中起到至關重要的作用，怎樣保障柔性防水套管安全的運轉是個焦點問題，鞏義潤達簡述柔性防水套管在管路鋪設中運行技術。
三、防水套管常識
套管怎樣防止水擊的幾點常識：
1、降低波速，對給定的流量變化，壓力變化與波速的傳播成正比，所以降低波速對于控制瞬變總有好處。 降低波速可以通過以下方法：(1)摻進空氣；(2)采用非圓形管道。
2、安裝水擊消除器。當管路中壓力升高時彈簧受到壓縮，于是打開了水的通路，水被排出而泄 壓，因此降低了水擊壓力。
3、適當加大管徑，限制流速可減小水擊強度;
4、設置止回閥，水擊危害的大小與閥門關閉時間的長短有關，閥門關閉越快，水擊的危害越大；關閉緩慢，危害越小，要合理增加管路閥門關閉時間，緩慢操作，要絕對禁止突然關閉閥門。
5、在管網上按照規定安裝溢流閥，當超過調定壓力時閥門打開。
6、在較長的管道上設置調壓室，縮短管道長度，減小相長，可以緩和水擊。
7、對各過流部件進行合理的設計，并通過完善的管理制度和嚴格執行操作規程，及時維修排除柔性防水套管管道運行故障，一般可以將流體系統中的水擊的影響控制在滿意的限度。
|
DN |
D1 |
D2 |
D3 |
δ |
b |
k |
重量 |
|
|
鑄鐵管 |
球鑄鑄鐵管 |
|||||||
|
75 |
93 |
- |
140 |
250 |
4 |
10 |
4 |
5.33 |
|
100 |
118 |
118 |
168 |
280 |
4.5 |
10 |
5 |
6.27 |
|
150 |
169 |
170 |
219 |
330 |
6 |
10 |
6 |
10.06 |
|
200 |
220 |
220 |
273 |
385 |
8 |
12 |
8 |
15.90 |
|
250 |
271.6 |
274 |
325 |
435 |
8 |
12 |
8 |
18.68 |
|
300 |
322.8 |
326 |
377 |
500 |
10 |
14 |
10 |
27.40 |
|
350 |
374 |
378 |
426 |
550 |
10 |
14 |
1O |
30.98 |
|
400 |
425.6 |
429 |
480 |
600 |
10 |
14 |
10 |
34.35 |
|
450 |
476.8 |
- |
530 |
650 |
10 |
14 |
10 |
37.85 |
|
500 |
528 |
532 |
590 |
730 |
10 |
16 |
10 |
44.54 |
|
600 |
630.8 |
635 |
690 |
830 |
1O |
16 |
10 |
54.50 |
|
700 |
733 |
738 |
790 |
930 |
10 |
16 |
10 |
62.19 |
|
800 |
836 |
842 |
900 |
1040 |
10 |
16 |
10 |
70.65 |
|
900 |
939 |
945 |
1000 |
1140 |
10 |
16 |
10 |
78.34 |
|
1000 |
1041 |
1048 |
1100 |
1240 |
10 |
16 |
1O |
104.7 |
|
1100 |
1144 |
- |
1200 |
1340 |
12 |
20 |
12 |
114.1 |
|
1200 |
1246 |
1255 |
1310 |
1450 |
12 |
20 |
12 |
|
